Der Turbulenz-Gasmischer
Mit dieser Druck-Vorstufe ist mir ein großer Schritt zu einer höheren Effektivität der H2-Anreicherung von Badewasser gelungen. Vorausgegangen sind der Entwicklung die Beobachtung, dass die kleinen Wirbeldüsen in dem zunächst verwendeten Duschkopf "Magic7" die im Zustrom mit fließenden kleinen H2-Gas-Bläschen unter Wasser sehr schön fein zerstäuben, bis dahin, dass das austretende Wasser komplett milchig wird. Das kann alleine durch das Einmixen von H2-Gas in der starken Impeller-Pumpe nicht erreicht werden.
Für sich genommen sind dieses milchige Wasser kein gutes Zeichen, weil dieser oft fälschlich als "Nanobläschen" bezeichneter Nebel bedeutet, dass bereits gelösten H2-Gas gerade wieder aus dem Wasser ausgetrieben wird! Durch Zufall stellte ich jedoch fest, dass der H2-Gehalt im Wasser geradezu sprunghaft steigt, wenn dieses milchige Wasser erneut in der Druck-Mix-Pumpe komprimiert wird und dieses Mal nicht mehr unter Wasser zerstäubt wird. So habe ich mir zunächst eine Remix-Ansaugung einfallen lassen:
Die Idee der Remix-Ansaugung
Hierzu habe ich direkt an der Ansaugstelle mit einer Magic7-Wirbeldusche unter Wasser milchiges Wasser erzeugt, welches dann gemischt mit klarem Wasser von der Pumpe angesaugt wurde. En Teil des von der Druck-Mix-Pumpe erzeugten Druckwassers wird also vor die Ansaugung der Pumpe gespitzt und fließt so ein zweites Mal durch die Pumpe. Damit auch wirklich alles Nebel-Wasser aus dem Duschkopf wieder angesaugt wird.

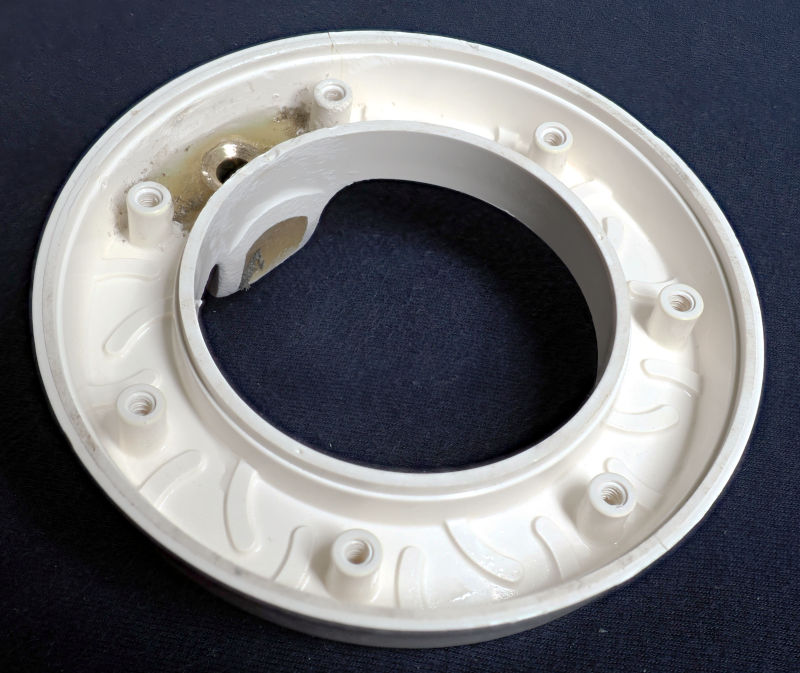

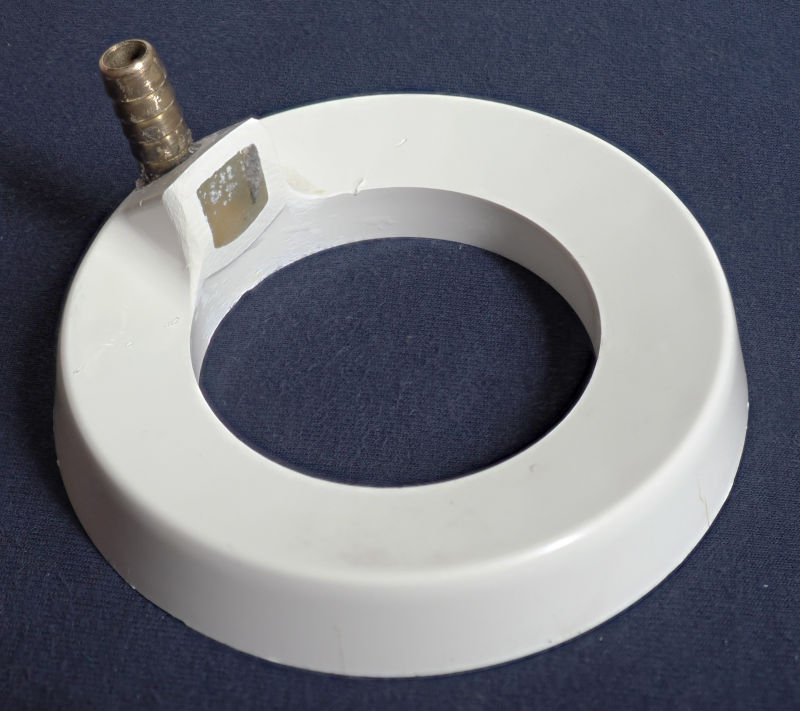

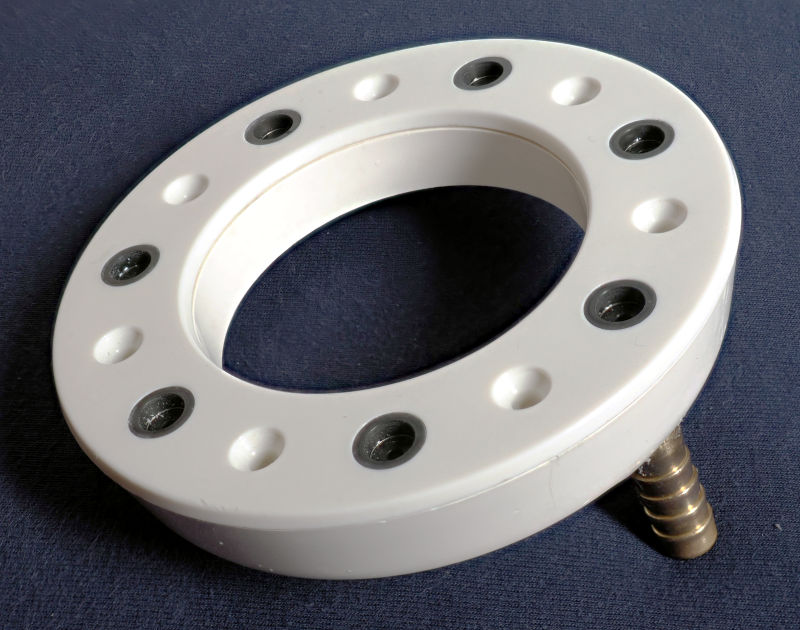

Bilder 1 bis 3: An einer Magic7-Dusche den Handgriff durch einen Schlauchanschluss ersetzt (Schlauchtülle mit 2K-Klebstoff vergossen)

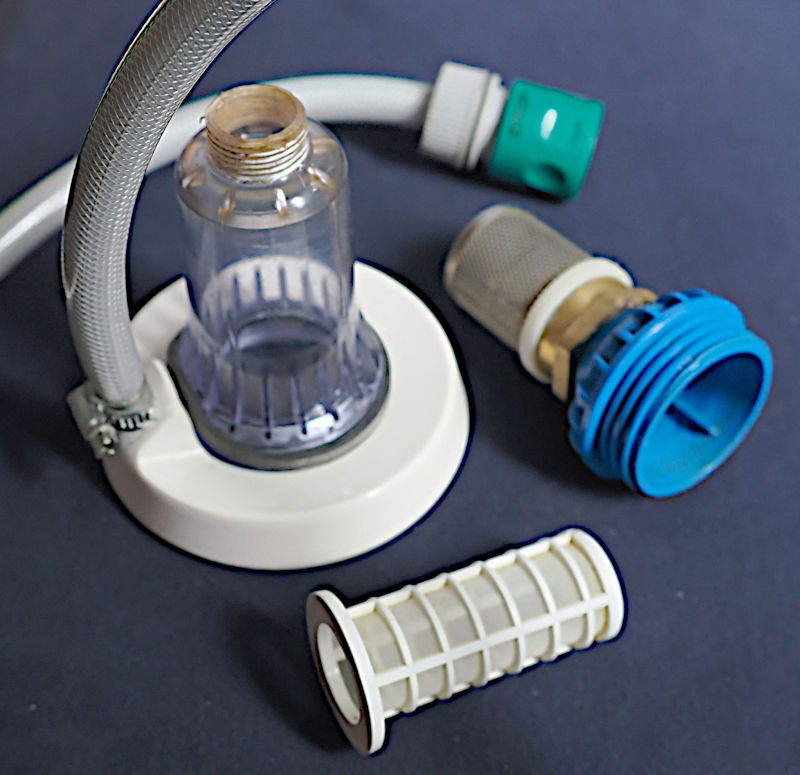

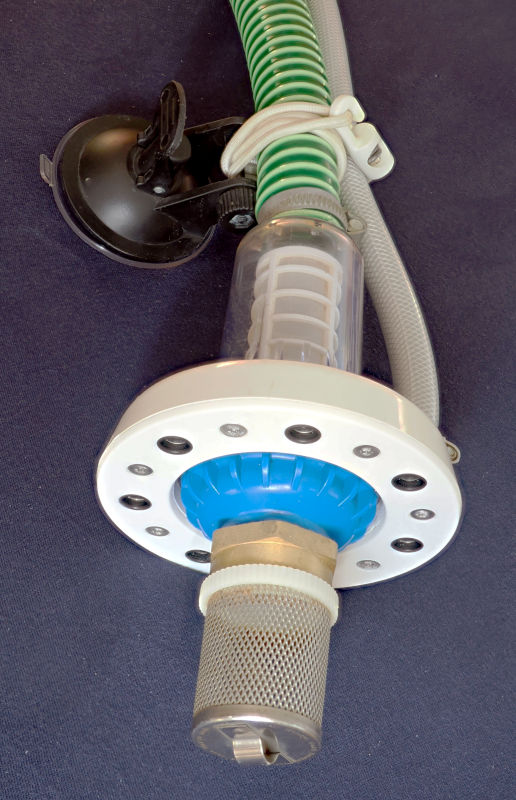

Bilder 4 und 5: Modifizierter Duschkopf um den Ansaugfilter montiert, dass die Sprührichtung zum Ansaugkorb zeigt (fertige Remix-Ansaugung)
Diese Art der Ansaugung bewirkte schon eine merkliche Steigerung des H2-Gehalts im Wasser, besonders nachdem ich sie unter Wasser in einen Blumenübertopf platziert hatte (mit dem Saugkorb voraus nach unten zeigend), denn so wurde auch wirklich alles "Nebel-Wasser" wieder angesaugt. (Hier ist ein Video davon, wie das dann im Betrieb aussieht)
Der Turbulenz-Gasmischer
Der folgerichtig nächste Entwicklungsschritt war dann natürlich, diesen positiven Effekt des Zerstäubens größerer Bläschen nicht nur teilweise auf der Saugseite zu nutzen, sondern vollständig auf der Druckseite der Druck-Mix-Pumpe, also mit dem gesamten H2-Gas und noch dazu unter dem maximalen Wasserdruck, direkt nach der Pumpe. Weil der Duschkopf aber nicht in den bereits vorhandenen Druckbehälter passte, habe ich die kleinen Wirbeldüsen aus zwei Magic7 Duschen ausgebaut und in PVC-Rohr-Endkappen eingebaut. Ein Stab aus 6 PVC-Kreuz-Fitting passt gerade in den verwendeten Druckbehälter und mit den modifizierten Endkappen wird das Gebilde zu einem stabförmige "Duschkopf" mit bis zu 15 Wirbeldüsen, durch die dann das Druckwasser mit den H2-Bläschen aus der Druckpumpe in das Druckwasser im Turbulenz-Gasmischer eingespritzt werden kann.
Wie sich in Versuchen herausstellte, sind 11 Düsen die ideale Anzahl für die Pumpe PKm 70 und 7 für die Pumpe PKm 65, um den Druck in der Pumpe (dem Mixer) möglichst hoch zu treiben. Je höher dieser Druck, umso höher ist der erreichbare H2-Gehalt im Wasser. Ist dieser Druck aber zu hoch, fördert die Pumpe zu wenig oder kein Wasser mehr. Gleiches gilt, wenn zu viel H2-Gas in die Pumpe eingeleitet wird.
Wird Wasser angesaugt, dass noch kein H2-Gas enthält, dann sind 600 ml/min ideal für die Pumpe PKm 70 und 11 Düsen im Turbulenz-Gasmischer. An der Druck-Mix-Pumpe liegt dann ein Druck von 5,6 bar an (bzw. 6,0 bar ohne H2-Gas im Wasser) wenn als Ausströmer ein 20 m langer Schlauch mit Durchmesser 10 mm gewählt wird. Am Anfang des Schlauchs liegen dann noch 4,2 bar an und kaltes Wasser wird so bei einem Durchfluss von 14,3 Liter je Minute mit 2,4 ppm aufgeladen!
Nach einer Weile wird jedoch Wasser angesaugt, das bereit H2-Gas enthält und es sammelt sich daher der Überschuss an H2-Gas oben im Reaktor an, der von dem Automatik-Entlüfter abgeblasen wird, und es kann die Zuführung von H2-Gas von 600 ml/min auf 300 ml/min ohne nachteilige Wirkung reduziert werden.
Als Maximalwert wird in kaltem Wasser in der Badewanne 3,1 ppm erreicht, egal ob 600 ml/min oder 300 ml/min H2-Gas eingespeist werden. Mit den 600 ml/min zu Beginn oder dauerhaft wird der Maximalwert dann nur schneller erreicht.
Bauweise
Die Anzahl der verbauten Wirbeldüsen bestimmt im Wesentlichen den Druck beim Einmixen von H2-Gas in der Druck-Mix-Pumpe. Der Automatik-Entlüfter sorgt dafür, dass möglichst wenig verbliebene H2-Bläschen sich zu großen Blasen ansammeln können. Enthält das angesaugte Wasser bereits H2-Gas, so steigt entsprechend der Überschuss, der sich nicht mehr löst und über den Automatik-Entlüfter abgeblasen wird. (Nicht jeder Entlüfter für Heizungswasser ist auch für den höheren Druck im Turbulenz-Gasmischer von 4 bis 6 bar geeignet.)
Der erste Versuch mit der stärkeren Pumpe PKm 70, einem 13-Düsen-Turbulenz-Gasmischer und einem 50 m langen Schlauch mit ∅ 10 mm war bereits sehr erfolgreich!

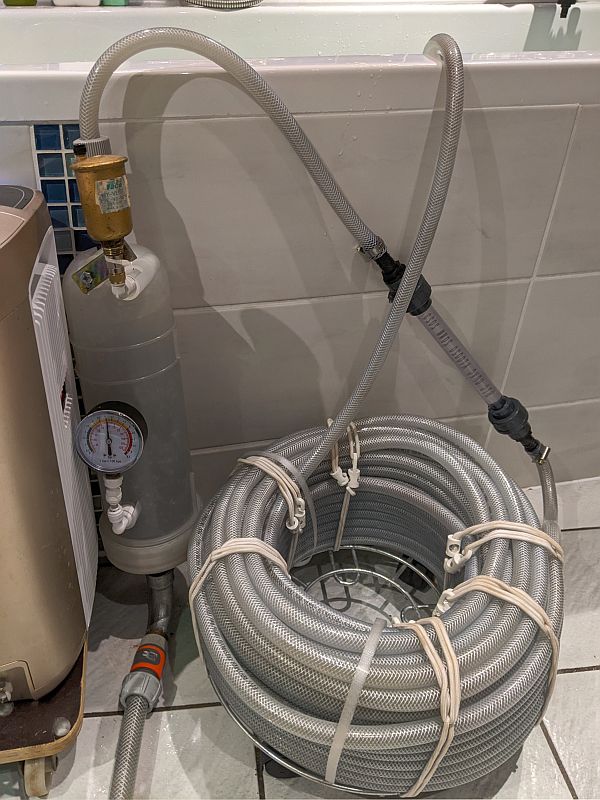

Bild 6: Vorversuche mit einem 13-Düsen-Turbulenz-Gasmischer und 50 m Schlauch
Ergebnis der Vorversuche:
Der Druck im Turbulenz-Gasmischer sollte ca. 1,5 bar niedriger sein als der Pumpendruck, damit eine feine Zerstäubung des H2-Gases im Turbulenz-Gasmischer erfolgt. Dieser gegenüber der Druck-Mix-Pumpe niedrigere Druck bestimmt dann, wie viel H2-Gas sich maximal im Wasser lösen kann.
Um das Verfahren mit dem Wirbeldüsen-Turbulenz-Gasmischer noch zu optimieren, habe ich zunächst ermittelt, welchen Druckwiderstand und Wasserdurchlass eine einzelne Wirbeldüse bei unterschiedlichen Drücken hat.

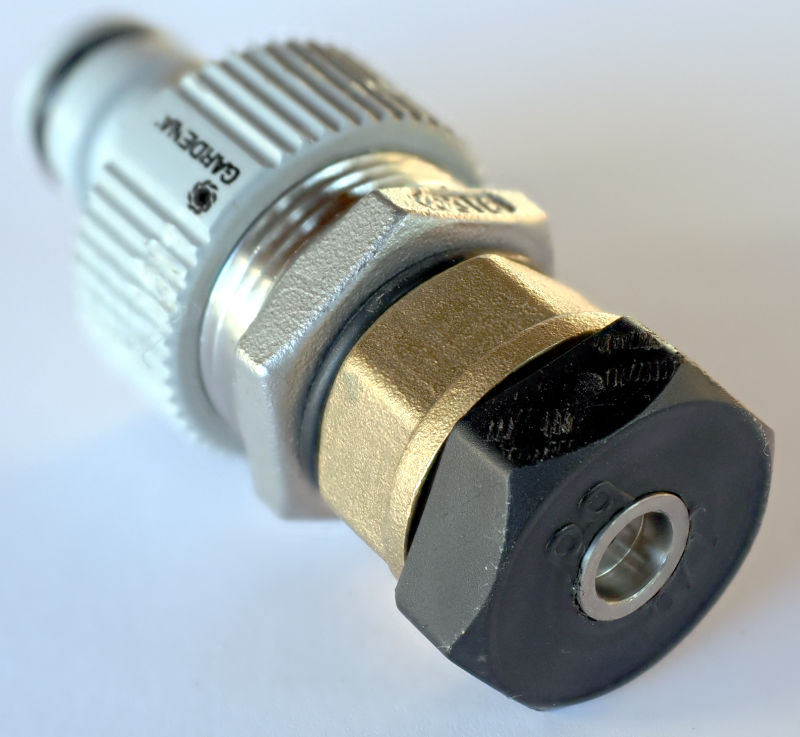

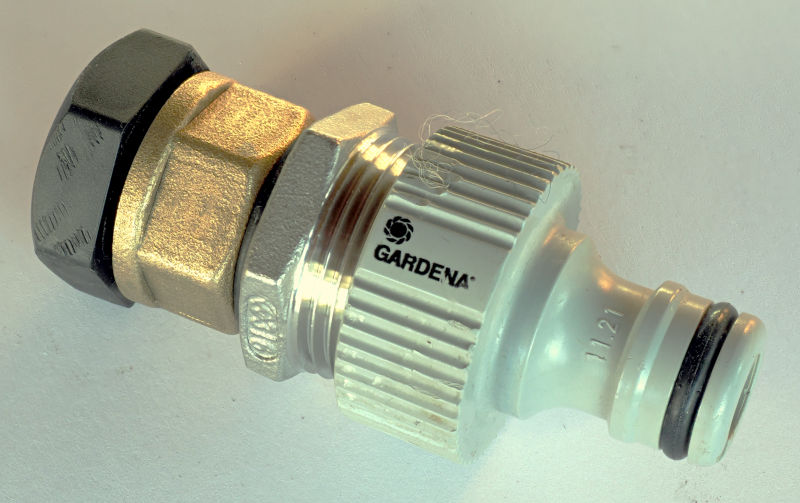

Bilder 7 und 8: Eine Wirbeldüse aus Titan in eine 1/2"-PVC-Einschraubkappe montiert und über 2 Adapter mit einem "Gardena"-Anschluss versehen als Ausstömer
Bild 9: Eine einzelne ausgebaute Wirbeldüse aus Keramik (links) und das gemessene Druck-Durchfluss-Diagram (rechts)
Dann habe ich in weiteren Diagrammen die aus Einzeldüsen addierte Kurve für mehrere Wirbeldüsen jeweils der Pumpenkennlinie gegenübergestellt und für 11 Düsen ergab sich die wirkungsvollste Kombination für den avisierten Durchfluss von ca. 15 l/min.

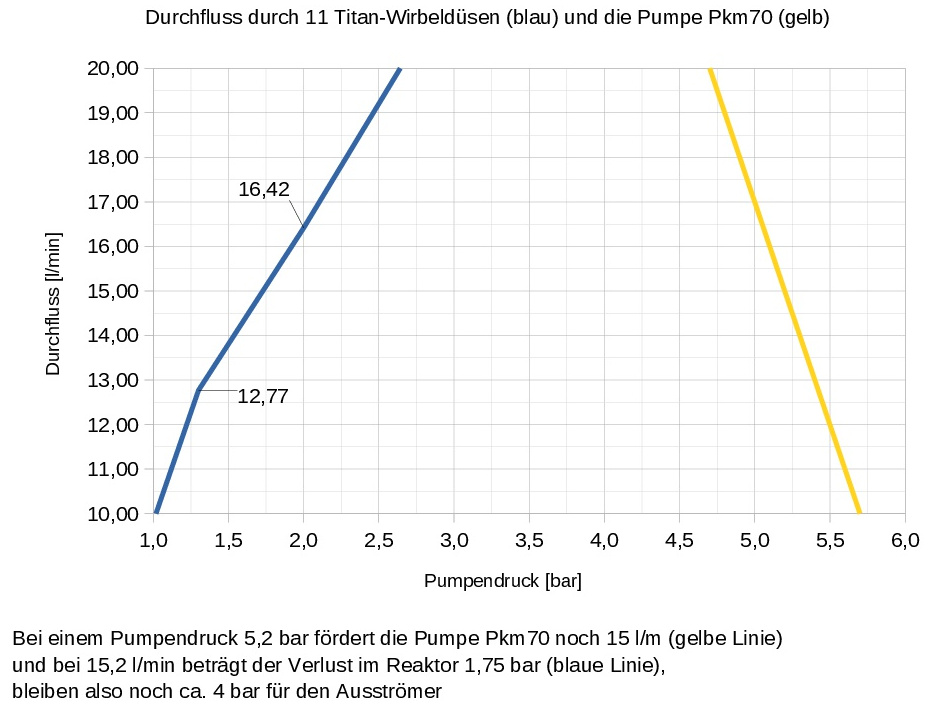

Bild 10: Durchfluss-Diagramm für 11 Wirbeldüsen mit der Kennlinie der verwendeten Umwälzpumpe PKm 70
Zur Vervollständigung des Systems wird also jetzt noch ein Ausströmer gesucht, durch den bei 4 bar Druck ca. 15 l/min an Wasser fließen, ohne dass H2-Gas wieder als milchige Bläschen im Badewasser ausfällt (dazu habe ich z.B. einen simplen Schlauch als passenden Ausströmer dimensioniert).

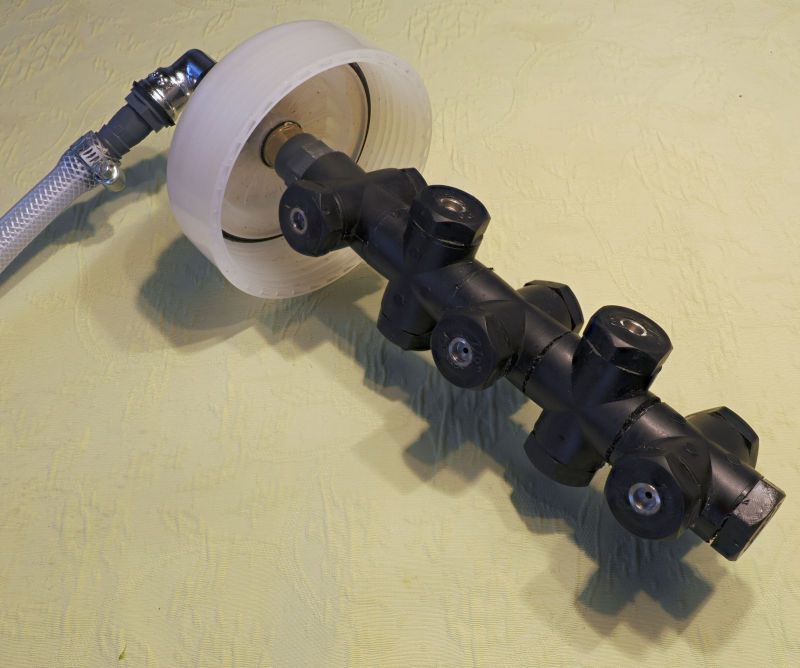

Bilder 11 und 12: Einleitung in den Druckbehälter mit 11 installierten Wirbeldüsen aus 1/2" eingekürzten Kunststoff-Fittings zusammengeschraubt
Bilder 13 und 14: Geschlossener Turbulenz-Gasmischer, mit einem Automatik-Entlüfter zur Ableitung von überschüssigem H2-Gas oben, und einem Manometer unten

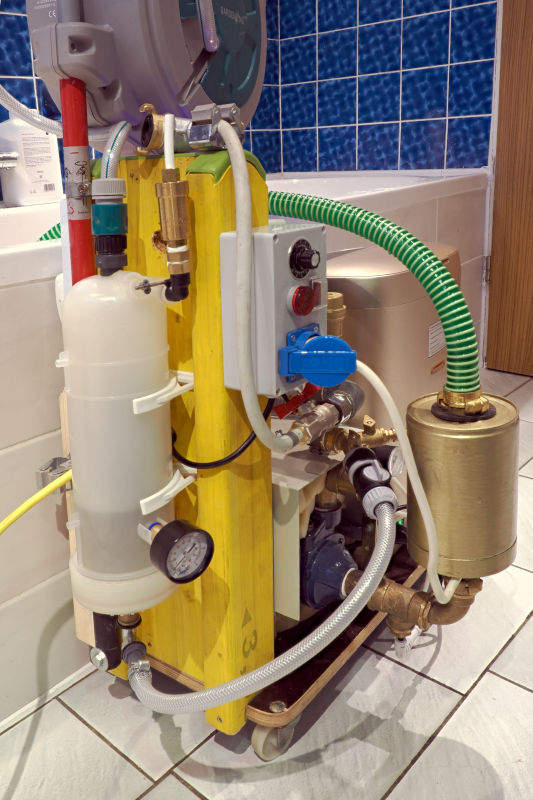

Bild 15: Fertiger Turbulenz-Gasmischer, eingebaut in die große Bademaschine mit der Pumpe PKm70
Der fertige Turbulenz-Gasmischer wird dann direkt nach der Pumpe und vor dem Ausströmer (dem Schlauch oder dem Zapfhahn) in die Druckleitung eingebaut und von unten nach oben durchströmt.
In dieser Kombination mit der Pumpe PKm70, dem 11-Wirbeldüsen-Reaktor und einem 20 m langen Schlauch ∅ 10 mm als Ausströmer wird das Badewasser mit einem Wasserstoffgehalt von bis zu 3,1 ppm aufgeladen!
Alternative für die kleinere Pumpe PKSm65
Diese Bauweise lässt sich mit einer kleineren Druck-Mix-Pumpe auch herab skalieren. Bei gleichen erreichbaren H2-Gehalt im Wasser, dauert dann die Anreicherung nur etwas länger. Bei geringerem Durchfluss reichen auch weniger Wirbeldüsen im Turbulenz-Gasmischer aus und der Bau kann einfacher mit unveränderten 1/2"-Fittings aus Edelstahl erfolgen.

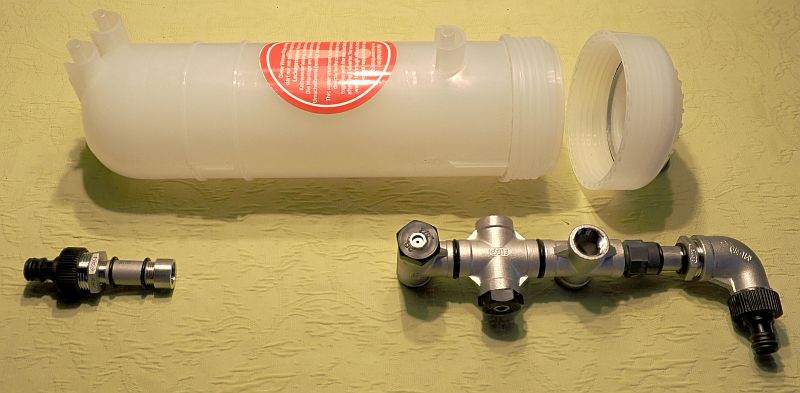

Bild 16: Als Beispiel für eine alternative Bauform hier die Bauteile für einen 6-Düsen-Turbulenz-Gasmischer aus Edelstahl, lose zusammengeschraubt vor dem Einbau
