Versionen 3.4:
mit einem zusätzlichen Mikroblasen-Abscheider
Das ist meine finale Version mit der größten System-Leistung, insbesondere wenn ein starker Inhalator zur Erzeugung von ca. 1000 ml/min an H2-Gas zur Verfügung steht. Hier sind alle Erfahrungen eingeflossen die ich im Laufe von 2 Jahren mit 1-2 Badeversuchen je Woche mit ständig modifizierten Kombinationen aus Saugschlauch, Vorfilter, Pumpe, Turbulenz-Gasmischer, Entlüfter, linearem Dekompressionsspeicher und Ausströmer gemacht habe. Mit den Versionen 3.5 lassen sich 200 Liter 38 °C warmes Badewasser durch Umpumpen innerhalb von 30 Minuten mit 3,5 bis 3,8 ppm anreichern, was etwa einer 250-prozentigen Sättigung des Wassers entspricht.

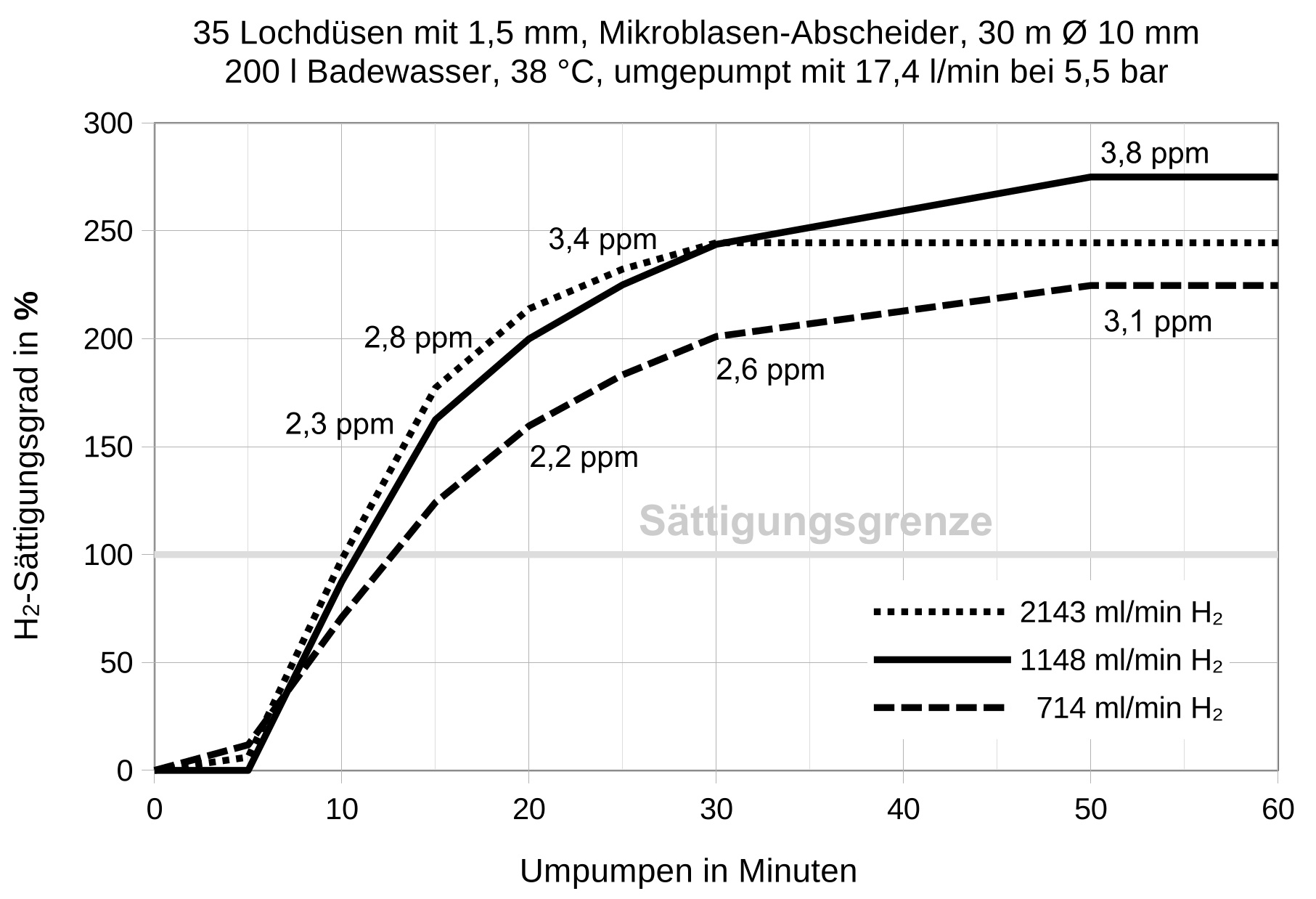

Alle Messwerte wurden mit den JEUDAO®-Messtropfen bestimmt, wobei für jeden Versuch eine nachträgliche Kalibrierung mit dem jeweils verwendeten Wasser erfolgte. In den Diagrammen wird jetzt der mit der Temperatur normierte Sättigungsgrad anstelle des erreichten H2-Gehalts in ppm angegeben. Für eine Wassertemperatur von 38 °C entsprechen dann 100 % 1,4 ppm, 200 % 2,8 ppm und 250 % 3,5 ppm.

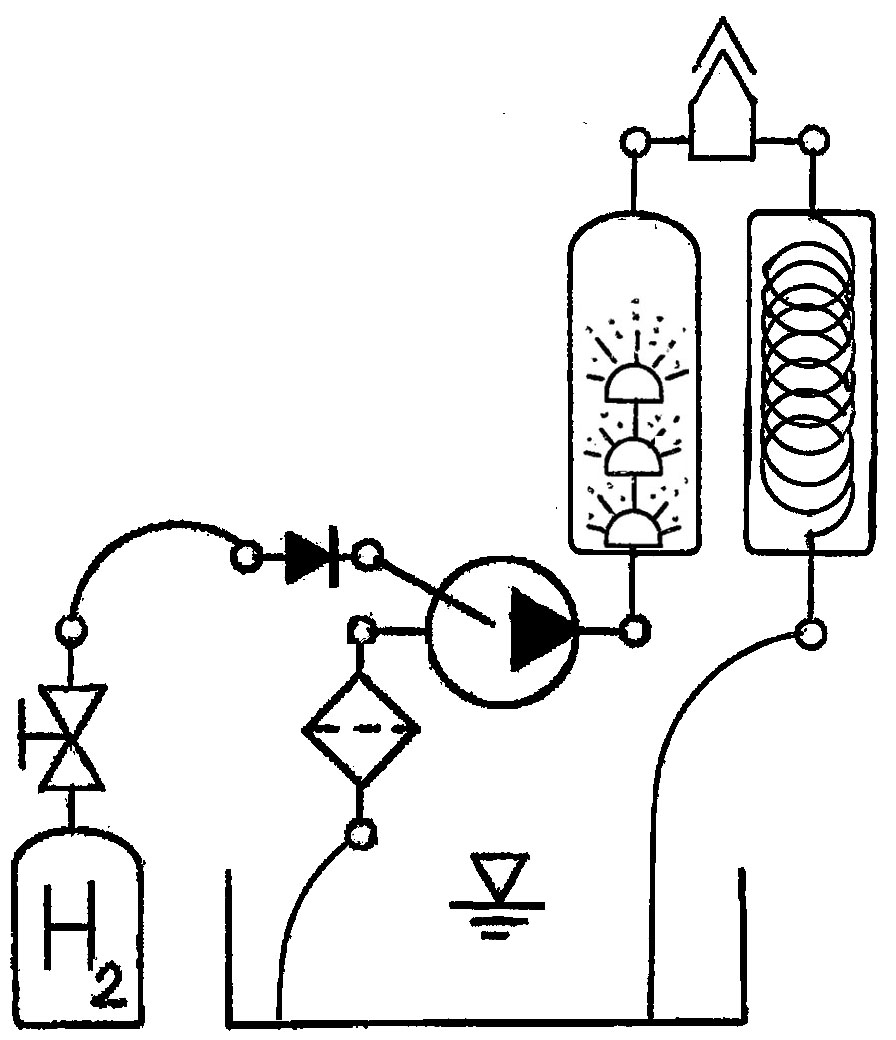

1) 17,4 l/min H2-Badewasser mit der Pumpe PKSm80 mit Umpumpen (Turbulenz-Gasmischer mit 35 Lochdüsen 1,5 mm, 1" Mikroblasen-Abscheider und linearer Dekompressionsspeicher mit 30 m Spiralschlauch Ø 10 mm, wärmeisoliert)
Anmerkung: Die Pumpe PKSm80 wurde hier mithilfe einer elektronisch geregelten Drucksteigerungspumpe PVm90 nach einer Pumpe PKSm65 entsprechen der Pumpenkennlinie der PKSm80 simuliert. Mit dieser "Doppelpumpe" lassen sich die Pumpleistung beliebiger Pumpen nachbilden, wenn deren Kennlinie bekannt ist.

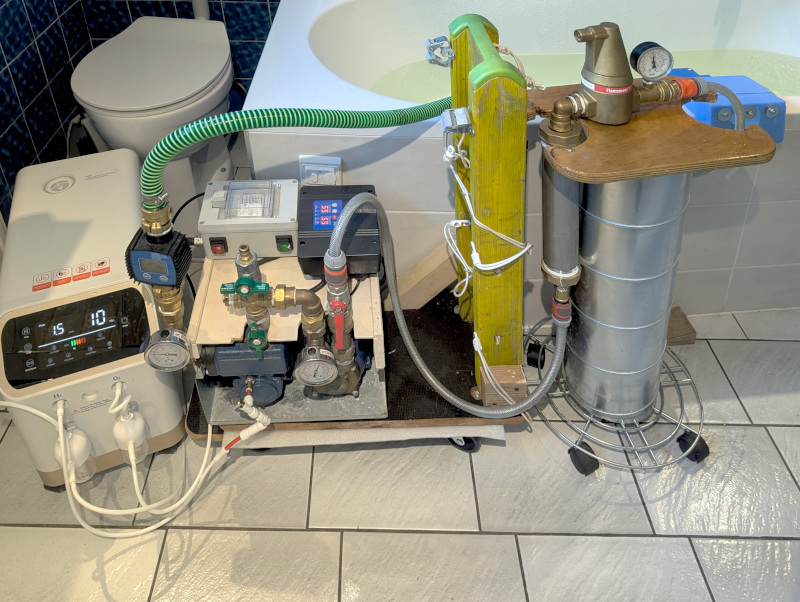

Bild: Der große weiße Inhalator ganz links im Bild liefert wahlweise 2,1 oder 1,1 l/min an H2-Gas, mit der elektronisch regelbaren Doppelpumpe habe ich eine Pumpe Pedrollo PKSm80 simuliert und auf dem Rollgitter ganz rechts sind der Turbulenz-Gasmischer, der Mikrobasen-Abscheider und in dem wärmeisolierten Metallrohr ist der lineare Dekompressionsspeicher untergebracht. Als Ausströmer fungiert ein einfacher Schlauch mit 10 mm Innendurchmesser.
(Hier ist auch ein Video von dem Gerät im Betrieb.)
