Versionen mit zwei Turbulenz-Gasmischern
Noch eine geringe Steigerung der Anreicherungsleistung ist möglich, wenn das Wasser nach der Druck-Mix-Pumpe nacheinander zwei Turbulenz-Gasmischer mit Entlüftern durchfließt.

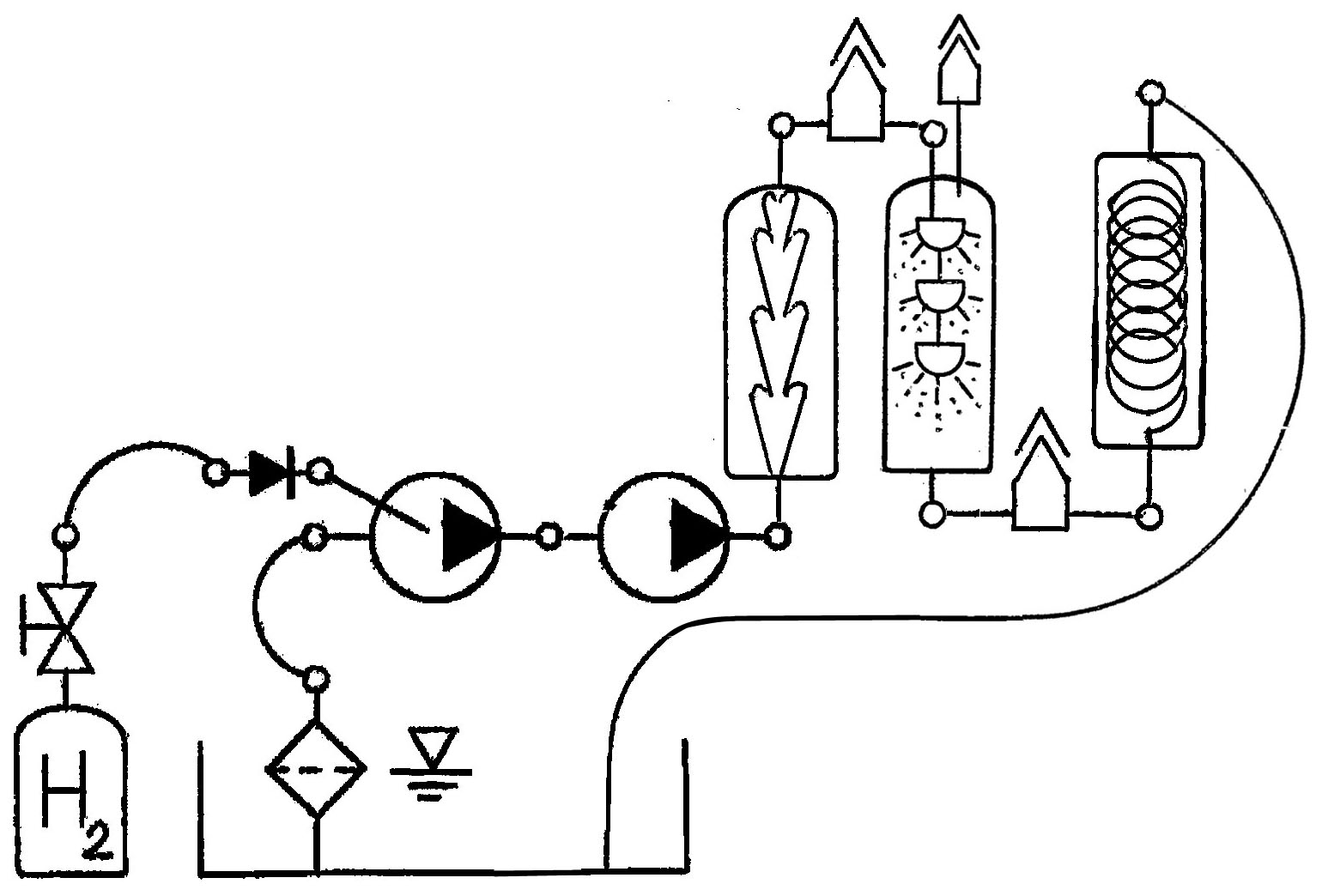

1) 16,4 l/min H₂-Badewasser mit der Pumpe PKSm80 durch Umpumpen (5,5 bar, 3,4 ppm, 240 % Sättigung)
(Gegenstrom-Gasmischer 2 × 8 mm, 1″-Mikroblasen-Abscheider, 12-Wirbeldüsen-Gasmischer mit Entlüfter, 1″-Mikroblasen-Abscheider und linearer Dekompressionsspeicher mit 30 m Spiralschlauch Ø 10 mm, wärmeisoliert)
Anmerkung: Die Pumpe PKSm80 wurde hier mithilfe einer elektronisch geregelten Drucksteigerungspumpe PVm90 nach einer Pumpe PKSm65 entsprechend der Pumpenkennlinie der PKSm80 simuliert. Mit dieser "Doppelpumpe" lässt sich die Pumpleistung beliebiger Pumpen nachbilden, wenn deren Kennlinie bekannt ist.

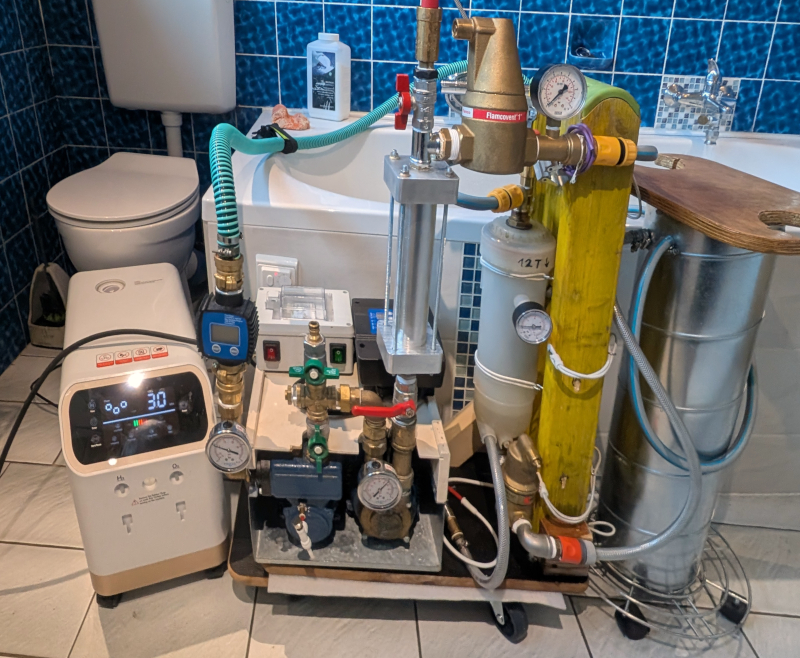

Bild: Der große weiße Inhalator ganz links im Bild liefert wahlweise 2,1 oder 1,1 l/min an H₂‑Gas. Als Ausströmer fungiert wieder ein einfacher Schlauch am 30-m-Dekompressionsspeicher mit 10 mm Leitungsquerschnitt.
(Hier ist auch ein Video von dem Gerät im Betrieb.)

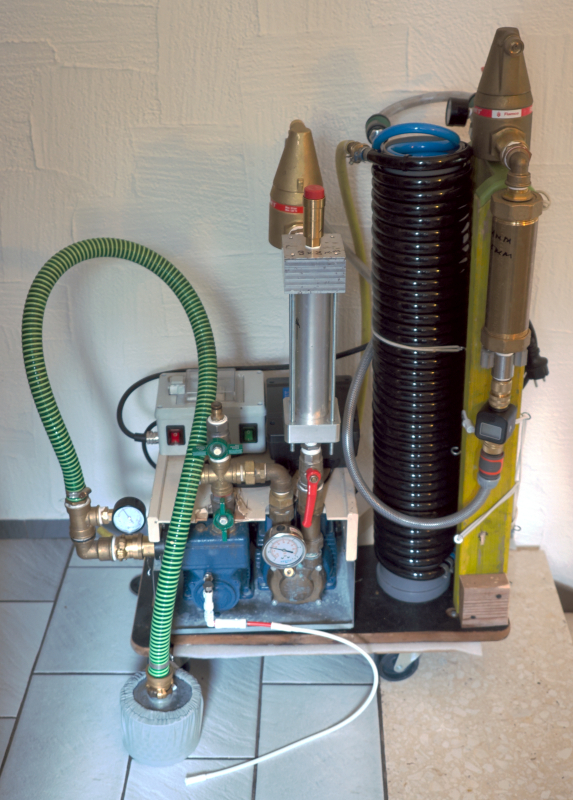

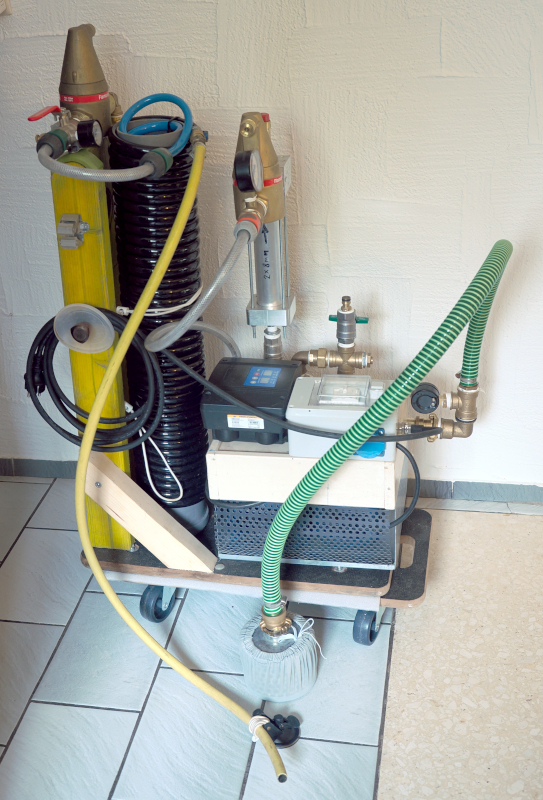

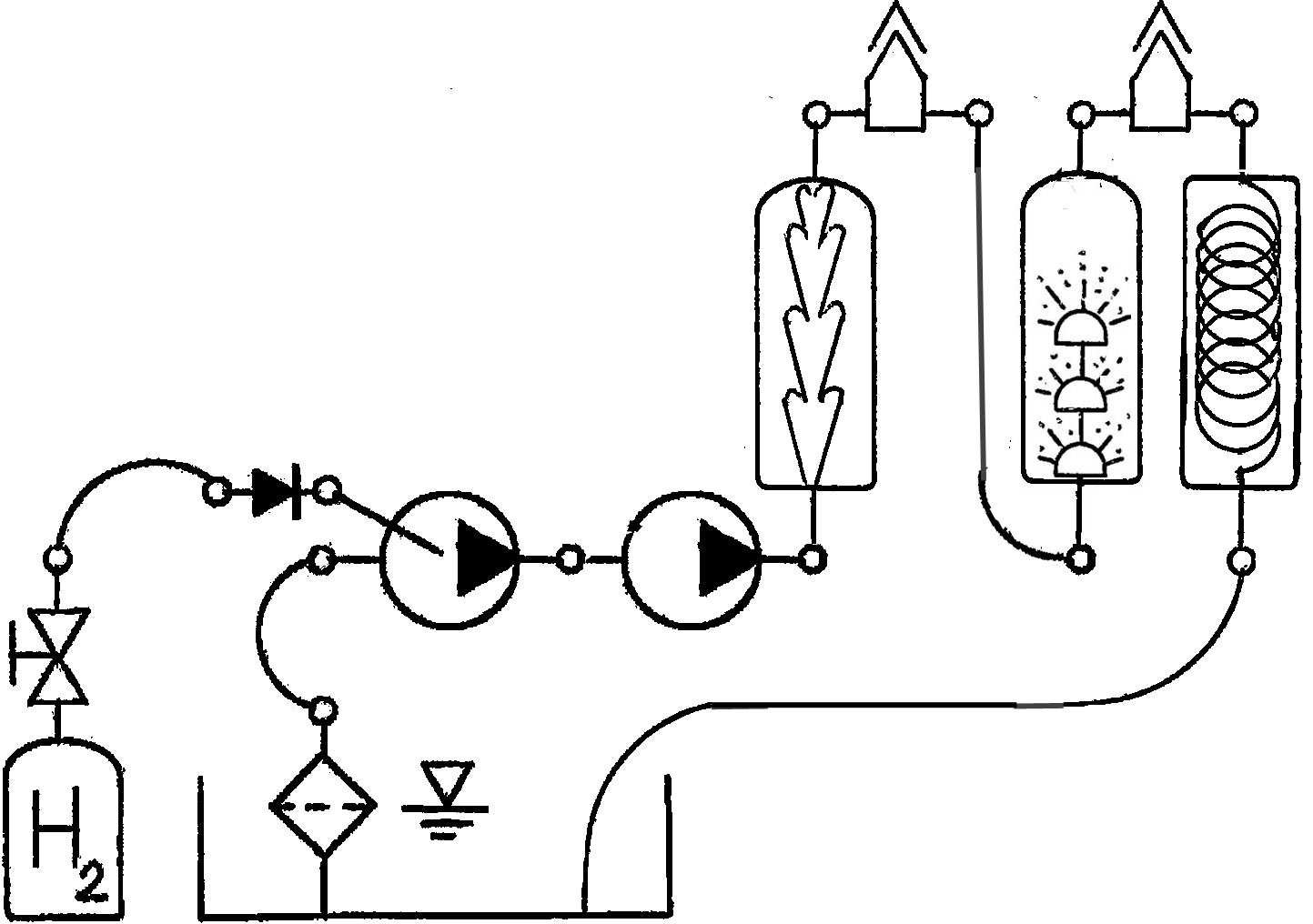

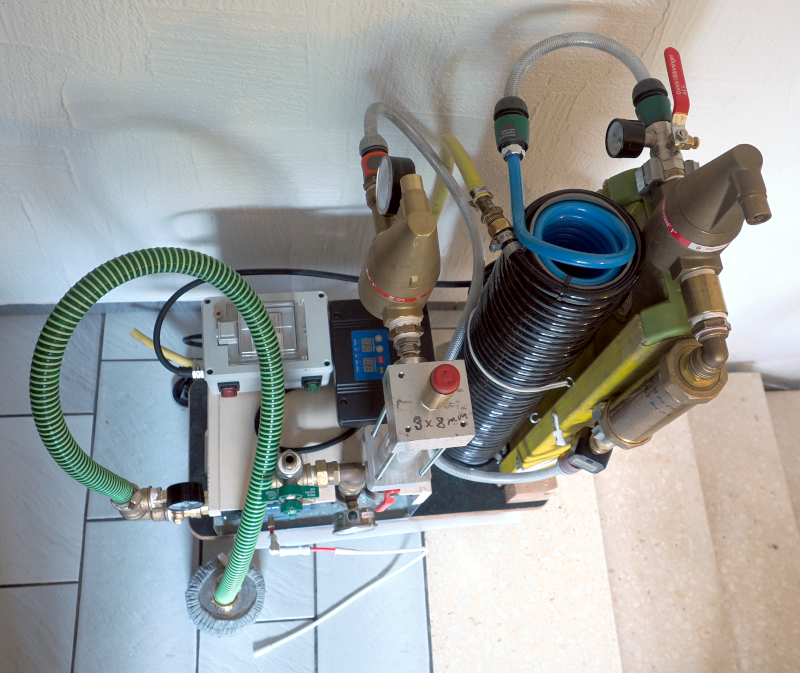

2) 16,4 l/min H₂-Badewasser mit der Doppelpumpe durch Umpumpen (7,9 bar, 2,8 ppm, 200 % Sättigung)
(Gegenstrom-Gasmischer 2 × 8 mm, 1″-Mikroblasen-Abscheider, 97-Lochdüsen-Gasmischer mit Entlüfter, 1″-Mikroblasen-Abscheider und linearer Dekompressionsspeicher mit 2 × 15 m Spiralschlauch Ø 10 mm)
Anmerkung: Der hohe Druck am Eingang des Gegenstrom-Gasmischers von 7–8 bar wird durch eine Druck-Mix-Pumpe Typ PKSm65 mit nachgeschalteter Drucksteigerungspumpe PVm90 erreicht.
